利用狀態方程模塊建模：

若令：，那么微分方程： 可寫成：

寫成狀態方程為：

    式中，

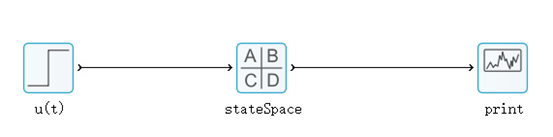

在Baltamulink中構建求解微分方程的模型并仿真，根據系統狀態方程構建如下圖所示的仿真模型：

模型中各個模塊說明如下。

（1） u(t) 模塊：設置階躍時間為 0。

（2） stateSpace模塊：A、B、C、D 系數依次為 [0,1;-0.4,-0.2]、[0;0.2]、[1,0] 和 0。

仿真時長：20s；步長0.01s；求解器：ode4

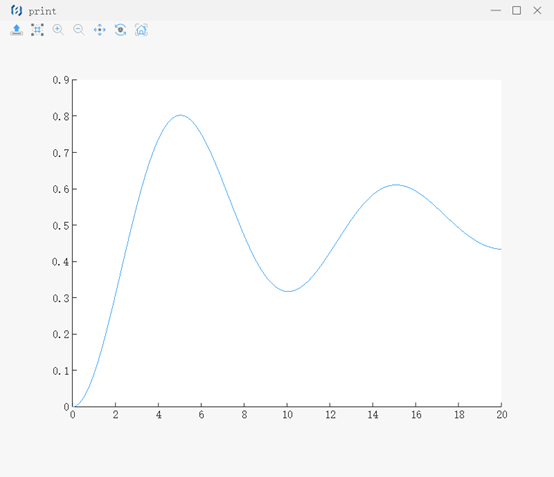

得到的仿真結果，如下圖所示：
