已知完全可控開環系統狀態方程，

其中：A = [-6 -5 -2；1 0 0;0 1 0]，B = [1; 0; 0]，C = [0 0 1]，D = 0

增益矩陣K = [8 43 78]；增益L = 80。

在Baltamulink中構建如下圖所示的仿真模型：

設置仿真參數：

階躍信號模塊：階躍時間為0；

Sum1模塊：符號為 ++++

Sum2模塊：符號為 +-

Sum3模塊：符號為 ++++

Sum4模塊：符號為 +++

Gain1模塊 = 80

Gain2模塊 = -6

Gain3模塊 = -5

Gain4模塊 = -2

Gain5模塊 = -6

Gain6模塊 = -5

Gain7模塊 = -2

Gain8模塊 = 8

Gain9模塊 = 43

Gain10模塊 = 78

仿真時長：12；步長0.01s；求解器：ode4

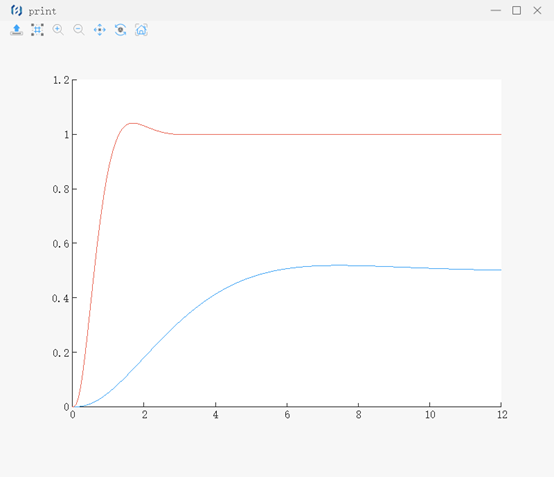

得到的仿真結果，如下圖所示：

藍色為原閉環系統的階躍響應曲線；

紅色為狀態反饋控制后的階躍響應曲線。
