恰當方程
源代碼如下：
% 定義勢函數
syms x y;
u = x^2*y + x^3*sin(y) + y^3/3;
% 正確調用 fcontour：使用單向量參數指定范圍 [xmin xmax ymin ymax]
fcontour(u, [0 2 0 2]);
% 圖形修飾
title('恰當方程的勢函數等值線');
xlabel('x');
ylabel('y');
grid on;
一個是符號計算在 Python 插件出來后可以調用 SymPy, 另一個是 fcontour 函數是沒有的, 在北太天元中可以使用 contourf 函數配合 meshgrid 來實現:
t = 0:0.1:2;
[X, Y] = meshgrid(t);
Z = X.^2 .* Y + X.^3 .* sin(Y) + Y.^3 / 3;
contourf(Z);
title("恰當方程的勢函數等值線");
xlabel("x");
ylabel("y");

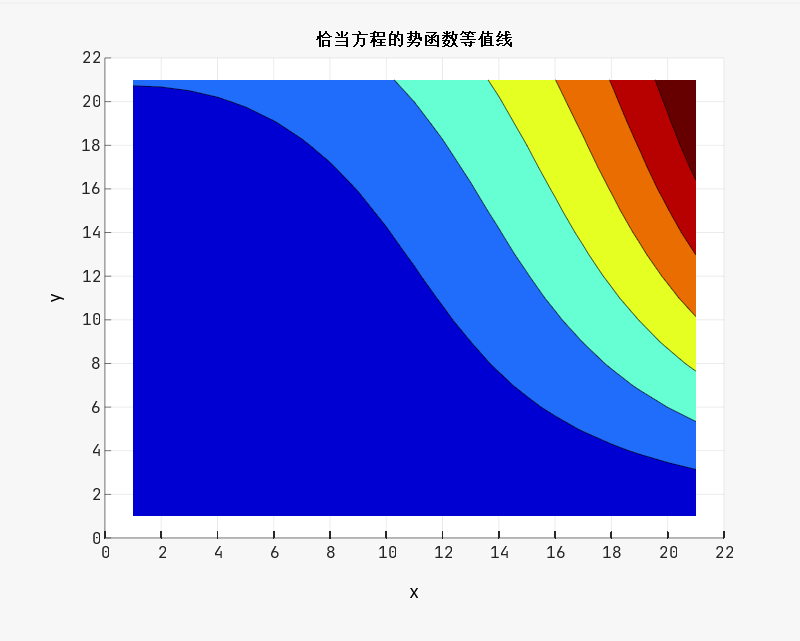

grid on;結果如圖:
這里北太天元的坐標刻度標的有問題, 其他圖像和 MATLAB 的是一樣的.
